JP15/36
Début des travaux 02 mars 2010

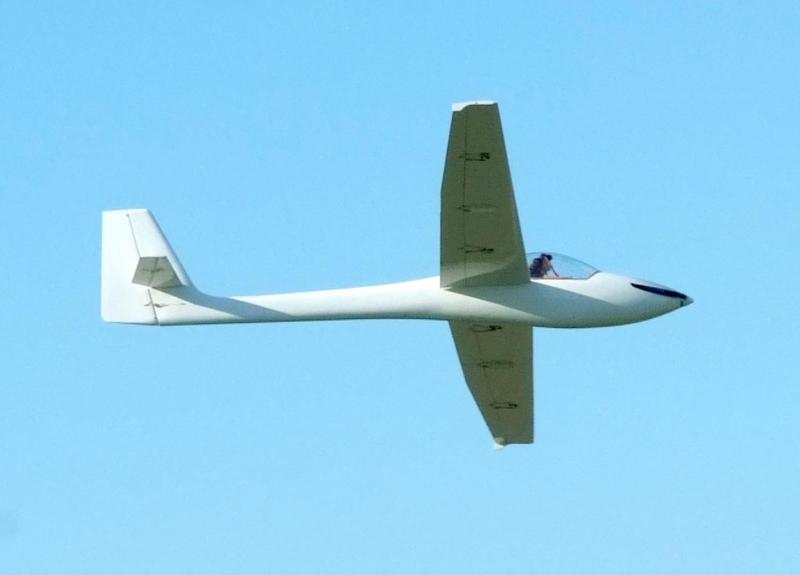

Premier vol le vendredi 20 aout 2010
| DIVERS | FUSELAGE | AILES |
 |
|
| Envergure 3.598 m Surface 71dm2 Prêt à voler 4.190 Kg | |
 |
 |

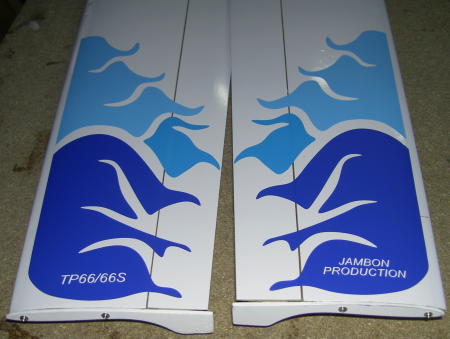

| La déco en détail, le traçage des motifs et la découpe ont été réalisés sur Craft ROBO CC330-20 | |
 |
 |

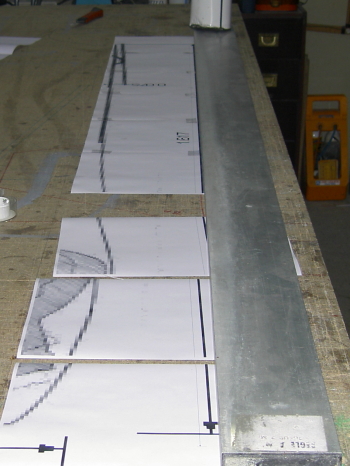

| Le JP15/36 est imprimé sur papier A4 et assemblé | Le voici assemblé et découpé |
 |
 |

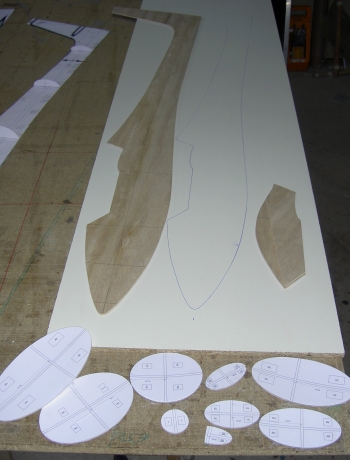

| Les couples sont installés pour vérification du volume | Découpe en CTP de 3.6mm en vue latéral, traçage sur la planche d'encastrement de moulage, découpe des couples en DEPRON |
 |
 |

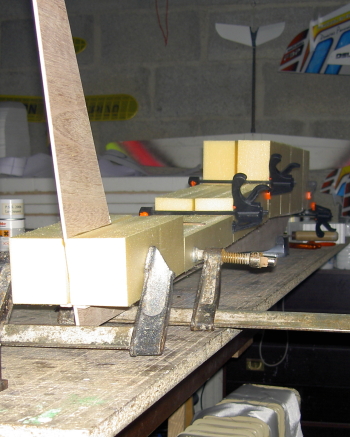

| Assemblage du profil vue de dessus | Collage à la PU des blocs de polystyrène extrudé |
 |
 |

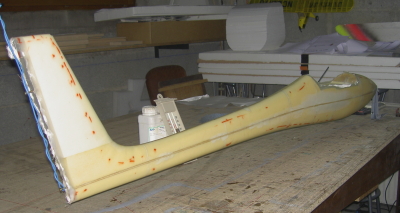

| Ponçage et mastiquage de la forme | Mise en place sur le tourne broche |
 |
 |

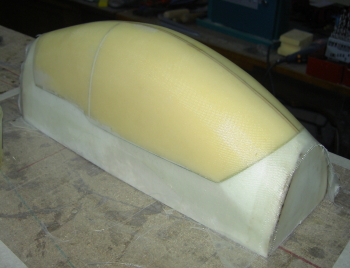

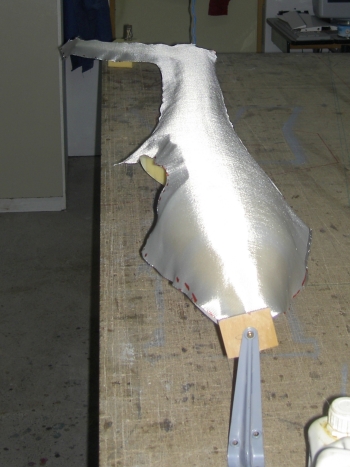

| Deux couches de 160g et une couche de 80g | Préparation de la bulle |
 |
|
| Découpe et essais de la forme | |
 |
 |

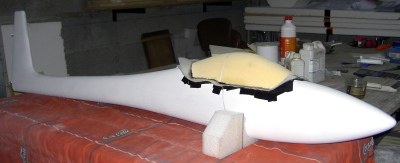

| Dernière couche d'apprêt | Rehausse de la bulle et mise en résine |
 |
|
| ça brille! | |
 |
 |

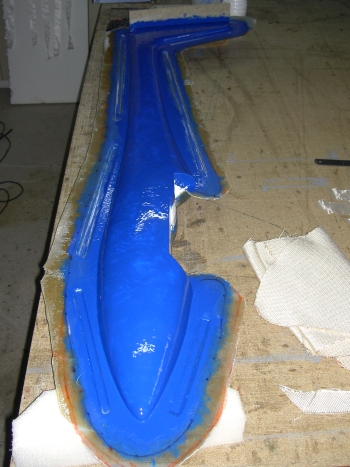

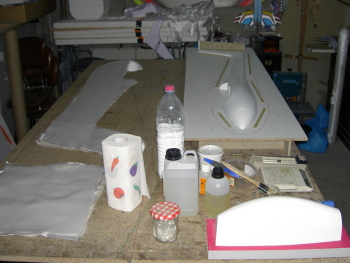

| Tous est prêt, 1x tissus 80gr, 3x tissus 160gr, 1x verranne 650gr, formes , résine, Gel-Coat, micro ballon, | Mise en place du Gel-Coat, température 20° |
 |
 |

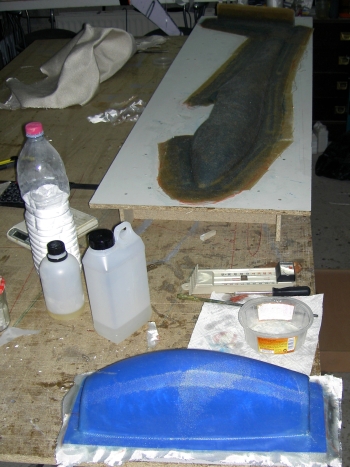

| Première demi coquille et bulle résiner, température 28° | deux jours plus tard. Sortie du demi moule nettoyage, cirage et lustrage |
 |
 |

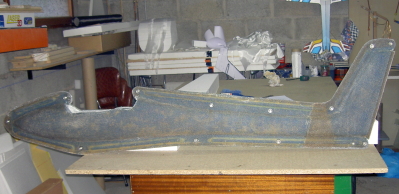

| Mise en place du Gel-Coat | Moulage de la deuxième demi coquille merci pour le coup de main à Michel Androuin |
 |
 |

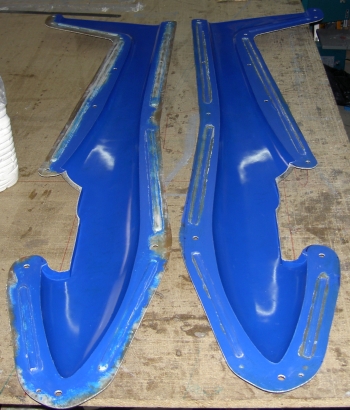

| SUPER!! Un bon coup de polissage et on attaque les fuseaux | Voila! Il est prêt pour le premier fuselage |
 |
 |
| 140gr de Gelcoat, 3 couches de 160g et renfort carbone 160g (278g) | Mise place sur le radiateur et bouchage de la dérive pour garder la chaleur, la forme en plâtre de la bulle sèche |
 |
|

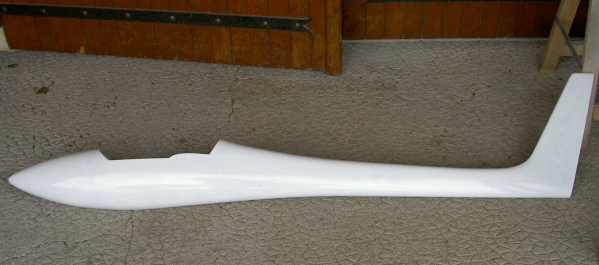

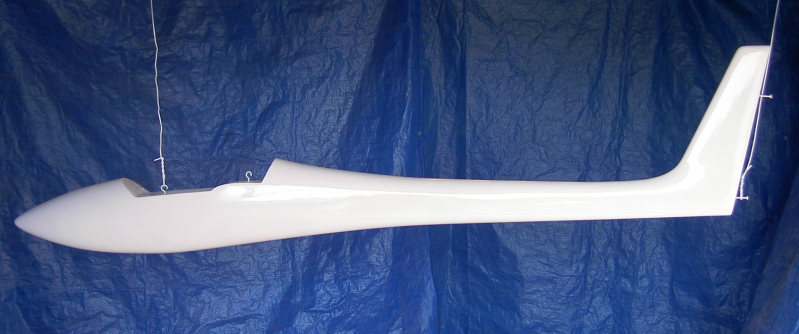

| 23/05/2010 sortie du premier fuselage 594g (manque un peut de gelcoat) | |
 |
|
| Le variateur, 1 accus moteur + alimentation UBEC, 1 accus secours + alimentation UBEC, 1 récepteur 2.4ghz, les servos profondeur et dérive | |
 |
|
